Mitä SDR tarkoittaa Pipessä? Täydellinen opas

Mitä SDR tarkoittaa?

SDR tarkoittaa Vakiomittasuhde , ja se on yksi ensimmäisistä teknisistä tiedoista, jotka insinööri tarkistaa valitessaan muoviputkea projektiin. Numero kertoo, kuinka putken ulkohalkaisija liittyy sen seinämänpaksuuteen, mikä puolestaan ​​määrää kuinka suuren paineen putki kestää turvallisesti. Esimerkiksi SDR 11:llä merkityn putken ulkohalkaisija on yksitoista kertaa sen vähimmäisseinämäpaksuus.

Termi näkyy jatkuvasti vesi-, kaasu-, viemäri- ja teollisuusputkistojen eritelmissä, erityisesti HDPE- ja PVC-paineputkissa. Valmistajat, jotka tuottavat a täydellinen valikoima HDPE-putkituotteita tyypillisesti luetellaan SDR putken halkaisijan ja paineluokan rinnalla, koska kolme arvoa yhdessä määrittelevät sen, mitä putki on mitoitettu.

Kuinka SDR lasketaan

SDR:n kaava on yksinkertainen:

SDR = Ulkohalkaisija ÷ Pienin seinän paksuus

Ota putki, jonka ulkohalkaisija on 4,5 tuumaa ja seinämän vähimmäispaksuus 0,409 tuumaa. Jaa toinen toisella ja tulos on 11, joten putki luokitellaan SDR 11:ksi. Muuta seinämän paksuus 0,265 tuumaksi samalla halkaisijalla ja SDR nousee 17:ään. Ulkohalkaisija ei muuttunut – vain seinä muuttui, ja tämä yksittäinen muuttuja on se, mitä SDR-numero tallentaa.

Miksi SDR on tärkeä putken suorituskyvylle

SDR ei ole vain mittatarra - se on suora osoitus siitä, kuinka paljon sisäistä painetta putki kestää. Suhde kulkee yhteen selkeään suuntaan: pienempi SDR-luku tarkoittaa paksumpaa seinämää suhteessa putken halkaisijaan ja paksumpi seinä kestää korkeamman paineen. Korkeampi SDR-luku tarkoittaa ohuempaa seinämää, pienempää painekapasiteettia ja tyypillisesti kevyempää, halvempaa putkea.

Tästä syystä kahdella halkaisijaltaan eri putkella, mutta samalla SDR:llä, on sama paineluokitus, kunhan ne on valmistettu samasta materiaalista. 2 tuuman SDR 11 HDPE -putki ja 12 tuuman SDR 11 HDPE -putki ovat molemmat mitoitettu samalle työpaineelle, koska seinän ja halkaisijan välinen suhde pysyy vakiona. Tämä johdonmukaisuus on osa sitä, mikä tekee korkeatiheyksinen polyeteeniputki vedenjakoon helppo määrittää järjestelmässä, jossa on erikokoisia putkia.

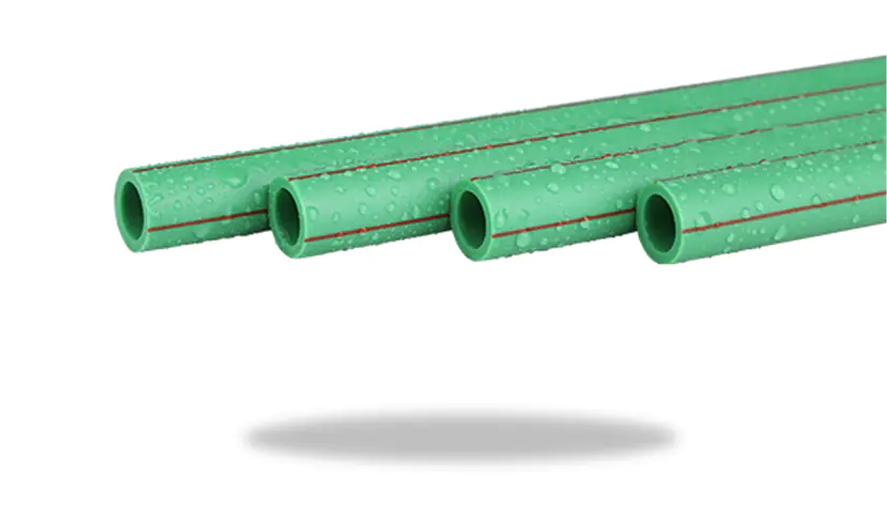

SDR:n ohjaama seinämän paksuus vaikuttaa myös jäykkyyteen. Putki, jonka SDR on pienempi, kestää taipumista maaperän ja liikenteen kuormituksen alaisena paremmin kuin ohutseinäinen korkean SDR:n putki, millä on merkitystä haudattaessa. Sama logiikka pätee myös muihin muoviputkijärjestelmiin PPR-putken mekaaninen lujuus ja puristuskestävyys seuraa vastaavaa seinän paksuussuhdetta.

SDR vs. DR: Mikä on ero?

SDR ja DR lasketaan samalla tavalla ja kuvaavat samaa fyysistä suhdetta, mutta ne eivät ole täysin vaihdettavissa keskenään. DR (Dimension Ratio) koskee mitä tahansa ulkohalkaisijan ja seinämän paksuuden suhdetta. SDR viittaa erityisesti suhteisiin, jotka kuuluvat ANSI:n asettamiin standardoituihin numerosarjoihin: 9, 11, 13,5, 17, 21, 26 ja 32,5. Jokainen askel ylöspäin tässä sarjassa merkitsee noin 20 %:n pienenemistä seinämän paksuudessa edelliseen verrattuna.

Jotkut putkistandardit käyttävät mittasuhteita, jotka eivät osu kyseiseen sarjaan. Esimerkiksi AWWA C900 PVC-putkia valmistetaan DR 14-, DR 18- ja DR 25 -arvoilla, jotka on valittu osumaan tiettyihin paineluokkiin ANSI:n etenemisen sijaan. Näitä putkia kutsutaan oikein DR-putkiksi, ei SDR-putkiksi, vaikka taustalla oleva matematiikka on identtinen. Arkikeskustelussa näitä kahta termiä käytetään löyhästi, mutta erolla on väliä kirjoitettaessa eritelmiä tai verrattaessa putkea erilaisiin muovimateriaaleihin, tapa HDPE-putkea verrataan PVC- ja teräsputkiin vahvuudessa ja joustavuudessa.

Yleiset SDR-arvot ja niiden sovellukset

Jokainen SDR-arvo ei sovi jokaiseen työhön. Pienemmät luvut menevät sinne, missä paine on suurin; suuremmat luvut menevät sinne, missä kuorma on kevyempi tai sitä ei ole ollenkaan.

SDR 11:n käyttö on erityisen laajaa, koska se tasapainottaa painekapasiteetin materiaalikustannusten kanssa, ja se on vakioluokitus monille maakaasun jakeluputkille sekä monille HDPE-putkituotteet, jotka on suunniteltu kaasun jakeluun . Sen sijaan SDR 26 tai 32,5 -luokan putki näkyy painovoimalla syötetyssä viemäröintissä, jossa sisäinen paine on minimaalinen ja kustannustehokkuus on etusijalla murtumislujuuden sijaan.

Kuinka valita oikea SDR

SDR:n valinta alkaa käyttöpaineesta, jota putken on käsiteltävä, mukaan lukien järjestelmän mahdollinen korkeuspää. Sieltä muutama muu tekijä tyypillisesti työntää valintaa kohti pienempää tai suurempaa lukua.

• Ylipaine pumpun pyörimisestä, venttiilin sulkemisesta tai palopostin käytöstä, joka voi tilapäisesti ylittää vakaan tilan paineen
• Asennusmenetelmä – suuntaporaukseen ja putken halkeamiseen kohdistuu vetojännitys, joka vaatii usein paksumman seinän kuin pelkkä paineluokitus vaatisi
• Käyttölämpötila, koska muoviputken painearvot perustuvat standardireferenssilämpötilaan ja laskevat lämpötilan noustessa
• Ulkoinen kuormitus hautaussyvyydestä, maaperän olosuhteista ja liikenteestä, mikä vaikuttaa siihen, kuinka paljon rengasjäykkyyttä putki tarvitsee

mukaan Plastics Pipe Instituten tekninen ohje HDPE-mittasuhteista , SDR:n sovittaminen paineeseen ja asennusolosuhteisiin – ei pelkästään paineeseen – on se, mikä pitää putkijärjestelmän toimintakuntoisena koko suunnittelun käyttöikänsä ajan. SDR:n hankkiminen heti alkuun välttää kalliit yhteensopimattomuudet liittimien ja sulatuslaitteiden kanssa, koska liitokset, liittimet ja hitsaustyökalut on rakennettu tietyn SDR-alueen ympärille. Katso laajempi katsaus siihen, missä nämä arvot sopivat yleiseen putkivalikoimaan, katso korkeatiheyksisten polyeteeniputkien edut ja käyttöalueet .
